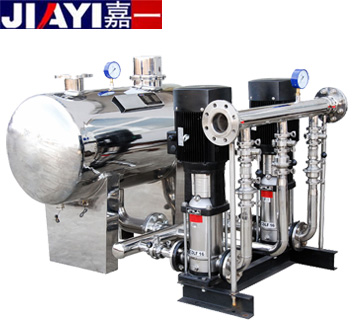

無負壓供水設備如何實現恒壓供水

一、核心工作原理：“市政壓力疊加 + 變頻調節”

1. 市政管網壓力利用：設備直接連接市政供水管網，利用原有管網壓力作為基礎（如市政壓力為 0.2MPa），在此基礎上通過水泵疊加壓力，避免從零加壓造成的能耗浪費。
2. 動態壓力平衡：當用戶用水量變化時（如用水高峰或低谷），設備通過實時檢測出水壓力，自動調節水泵轉速或運行數量，使出水壓力始終維持在設定值（如 0.4MPa），實現 “恒壓”。

二、關鍵組件與技術手段解析

1. 壓力傳感與檢測系統

• 核心部件：高精度壓力傳感器（安裝于出水總管），實時監測供水壓力。
• 工作邏輯：
  • 當用水量增加，出水壓力下降時，傳感器將信號傳輸至控制柜；
  • 當用水量減少，出水壓力上升時，傳感器同樣反饋信號至控制系統。

2. 變頻控制柜：恒壓控制的 “大腦”

• 核心技術：PID（比例 - 積分 - 微分）控制算法，結合變頻器調節水泵轉速。
• 調節過程：
  1. 設定壓力值：用戶通過控制柜預設目標壓力（如 0.5MPa）；
  2. 偏差計算：控制柜對比實際壓力與設定壓力的差值（如實際 0.45MPa，偏差 0.05MPa）；
  3. 變頻調節：根據偏差大小，變頻器自動調整水泵電機頻率（如增加頻率至 50Hz），提升水泵轉速，增大出水量，使壓力回升至設定值；
  4. 動態平衡：當壓力接近設定值時，PID 算法減小調節幅度，避免壓力波動過大，實現 “穩恒” 效果。

3. 水泵組：壓力輸出的 “執行器”

• 多泵聯動設計：通常采用 “1 主泵 + 1 備用泵” 或 “多泵并聯” 模式，根據用水量自動切換運行狀態：
  • 小流量場景：單泵低速運行（如市政壓力足夠時，水泵僅補充少量壓力）；
  • 大流量場景：多泵同時運行或主泵全速運行，確保壓力穩定；
  • 節能邏輯：當市政壓力接近設定壓力時，水泵轉速降低，甚至暫停運行，僅靠市政壓力供水，減少能耗。

4. 穩流罐：防負壓與水量緩沖的 “調節器”

• 結構作用：
  • 防負壓：罐內設置真空抑制器，當市政管網壓力下降時，穩流罐內的儲備水可短暫補充，避免水泵直接從管網抽水導致負壓；
  • 水量緩沖：當用水瞬間增大（如多戶同時用水），穩流罐釋放儲備水，維持短時間內的壓力穩定，為水泵調節爭取時間。

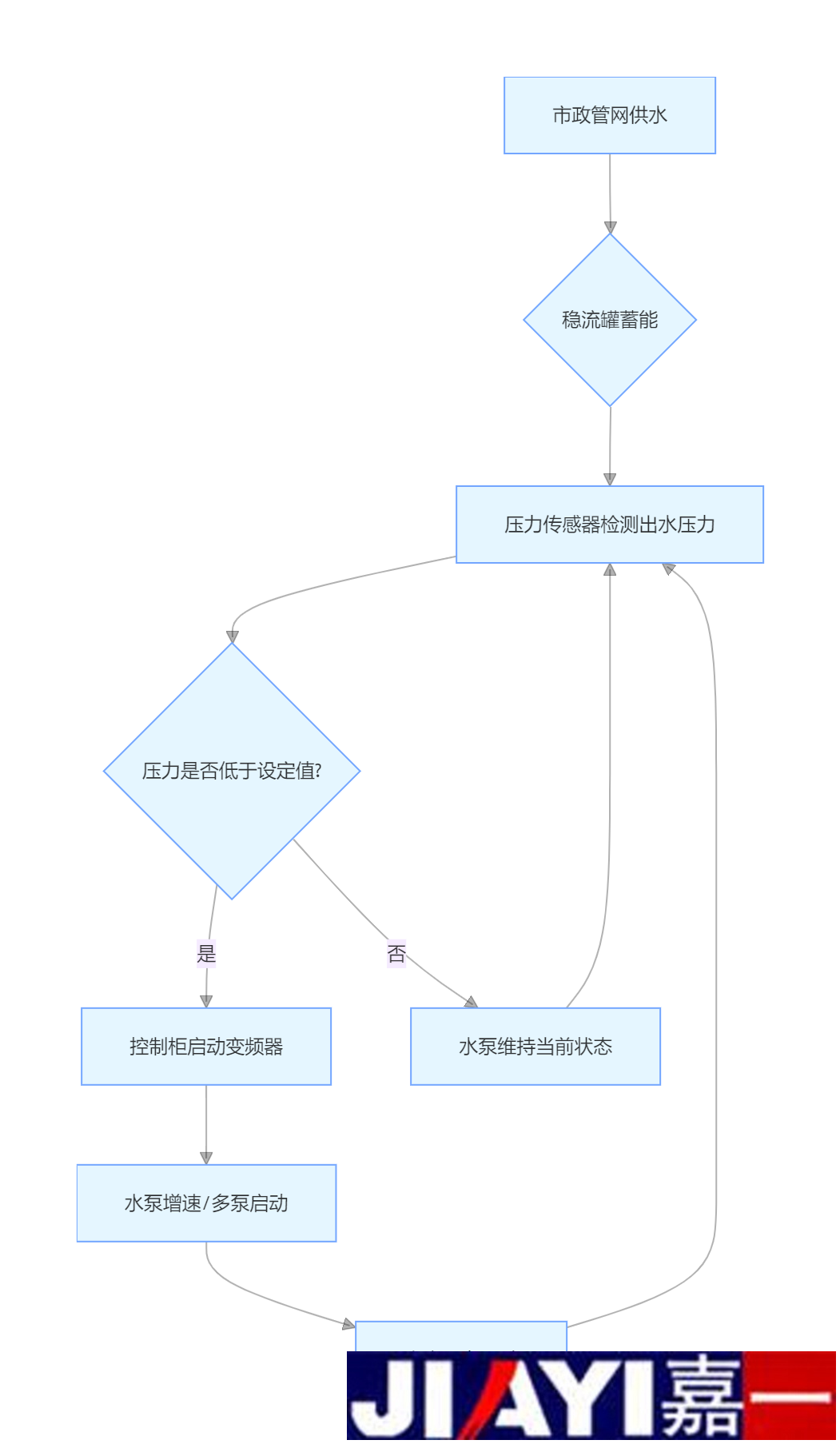

三、恒壓供水的具體實現流程（以生活用水為例）

四、應對市政壓力波動的恒壓策略

五、恒壓供水的技術優勢

• 節能高效：相比傳統水箱供水（需將水提升至高位水箱），無負壓設備直接疊加市政壓力，能耗降低 30%-50%，尤其在市政壓力較高時優勢更明顯。
• 壓力穩定：PID 變頻控制精度可達 ±0.01MPa，避免傳統供水方式中 “水箱水位下降導致壓力衰減” 的問題，適合高層建筑、醫院等對水壓穩定性要求高的場景。
• 智能調節：設備可根據用水時段（如白天高峰、夜間低谷）自動切換運行模式，無需人工干預，降低管理成本。

總結：恒壓供水的本質是 “動態平衡藝術”
